SCHOEPS

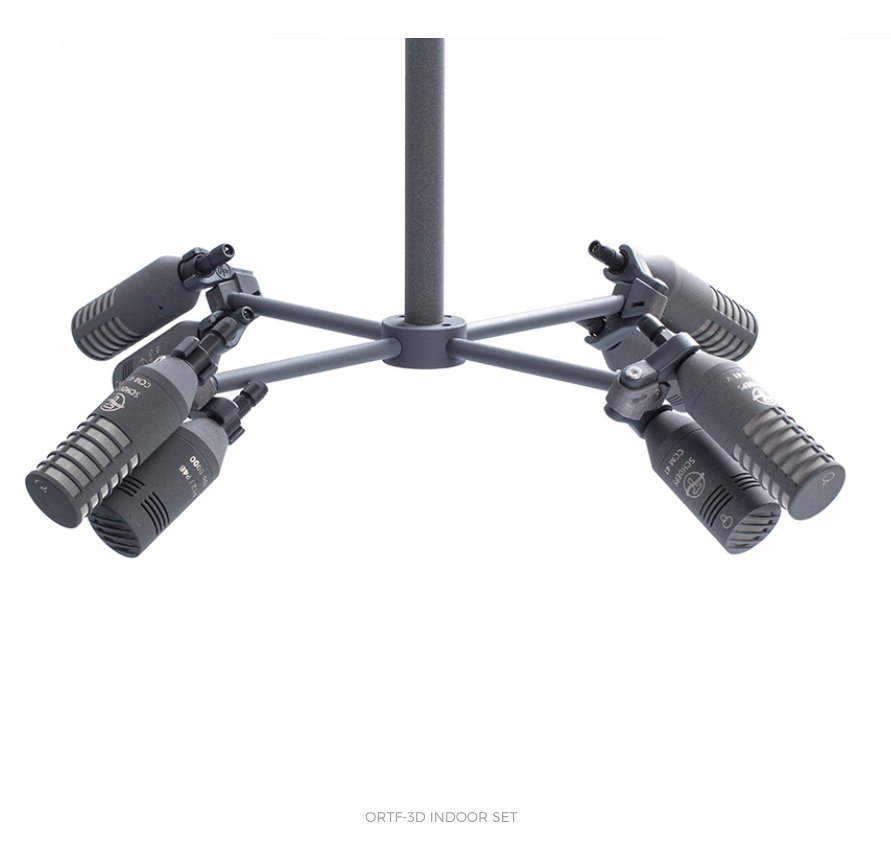

ORTF-3D Indoor set
ORTF-3D 8 canaux Indoor Set, comprenant CB ORTF-3D, 4 x CCM41L, 4 x CCM41VL, 8 xSGC, 8 x K5LU, 4 x WMS
Actuellement indisponible
Prix catalogue
CHF 15'069.00
Description
Ensemble 8 canaux avec microphones pour l'enregistrement d'ambiances intérieures en audio 3DDisposition carrée avec une distance de 18 cm entre les centres des capsules.
Le set contient :
- NOUVEAU (prototype pour IBC 2018) : No. 176204 : CB ORTF-3D, support mécanique pour 8 microphones selon le principe ORTF-3D
- 4 * N° 121017 : CCM 41 L, supercardioïde
- 4 * No. 1211101 : CCM 41V L, supercardioïde, parlant de côté
- 4 * No. 170803 : WMS, pare-brise en mousse
Spécifications
CCM41L :- Plage de transmission : voir la capsule correspondante
- Sensibilité : voir capsule correspondante
-
Niveau de pression acoustique limite (THD < 0,5 %) :
- 136 dB-SPL (P48)
- 128 dB-SPL (P12)
- Tension de sortie maximale : 2,6 V (8,3 dbV) à 2 kΩ de charge
- Filtre coupe-bas : 20 Hz, 12 dB/oct.
- Impédance de sortie : 90 Ω @ 1 kHz
- Longueur de câble maximale : > 400m
- SCHOEPS RFI Shield : Non
-
Alimentation / Plage admissible :
- P48 / > 40 V
- P12 / > 10 V
-
Consommation de courant :
- 4 mA (P48)
- 3,6 mA (P12)
- Réjection en mode commun des sorties (CMRR) (à 1 kHz) : > 55 dB
- Plus petite impédance de charge recommandée : 2 kΩ
- Sortie : Lemo (CCM-L) ou XLR-3M (CCM-K), analogique, 1 canal
- Longueur : 46 mm (CCM-L)
- diamètre : 20 mm
- Poids : 45 g (CCM-L)
- Finition : gris mat
- Plage de transmission : voir la capsule correspondante
- Sensibilité : voir capsule correspondante
-
Niveau de pression acoustique limite (THD < 0,5 %) :
- 135 dB-SPL (P48)
- 127 dB-SPL (P12)
- Tension de sortie maximale : 2,6 V (8,3 dbV) à 2 kΩ de charge
- Filtre coupe-bas : 20 Hz, 12 dB/oct.
- Impédance de sortie : 90 Ω @ 1 kHz
- Longueur de câble maximale : > 400 m
- SCHOEPS RFI Shield : Non
-
Alimentation / Plage admissible :
- P48 / >40 V
- P12 / >10 V
-
Consommation de courant :
- 4 mA (P48)
- 3,6 mA (P12)
- Réjection en mode commun des sorties (CMRR) (à 1 kHz) : > 55 dB
- Plus petite impédance de charge recommandée : 2 kΩ
- Sortie : Lemo (CCM-L) ou XLR-3M (CCM-K), analogique, 1 canal
- Longueur : 58 mm (CCM-L)
- diamètre : 20 mm
- Poids : 45 g (CCM-L)
- Finition : gris mat
Numéro d'article : ORTF3DINDOORSET
