TELOS

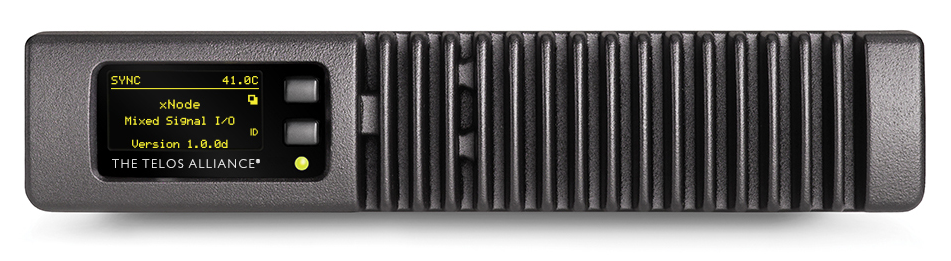

Telos Alliance Mixed Signal xNode

Mixed Signals Compact Livewire xNode, 1 mic/line analogue input, 2 analogue stereo inputs, 1 AES input & 3 stereo analogue outputs + 1 AES output - AC Power + Power Over Ethernet (PoE), supplied with rackmount adapter
1 en stock
Acheter Prix catalogue
CHF 2'459.00

Description

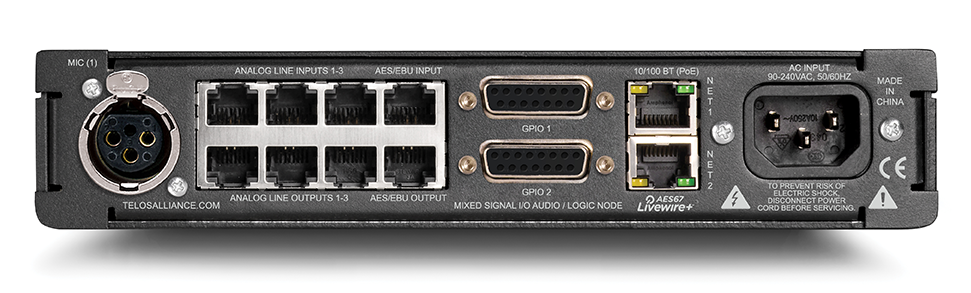

Le xNode Mixed-Signal est votre lecteur utilitaire ; il est parfait pour les endroits qui nécessitent un mélange de différents types d'E/S audio. Il offre 1 entrée analogique Mic/Line sélectionnable, 2 entrées ligne analogiques dédiées, 3 sorties ligne analogiques, 1 entrée numérique AES3 et 1 sortie AES3, et 2 ports GPIO - vraiment un "jack de tous les métiers".

L'interface IP-Audio xNode de Telos Alliance, légère, mi-rack et très performante, est dotée de fonctionnalités et de capacités avancées. La configuration à un seul bouton permet à un nouveau xNode de passer de l'antenne en moins d'une minute. Ils sont sans ventilateur, ce qui signifie qu'ils sont également silencieux. Les options de montage polyvalentes vous permettent de déployer deux xNodes dans seulement 1RU d'espace de rack, ou au plafond, sur les murs et sous les comptoirs avec un kit de montage mural disponible. Les xNodes ont des caractéristiques de performance audio de qualité studio. Des options d'alimentation redondante (utilisant le secteur et le Power-over-Ethernet) et des interfaces réseau double redondantes sont incluses, toutes deux avec commutation automatique. Les xNodes sont entièrement compatibles avec l'AES67, ce qui leur permet de fonctionner avec tous les appareils audio AES67, aujourd'hui et à l'avenir. En fait, ce sont les premiers et les seuls périphériques d'entrée/sortie AoIP qui sont compatibles avec Livewire+™, RAVENNA et AES67. Chaque xNode prend non seulement en charge l'interopérabilité des flux audio RAVENNA, mais permet également la publicité/découverte de ces flux en natif, au-delà de l'AES67.

Les xNodes sont disponibles en version analogique, AES/EBU, niveau micro, signal mixte et GPIO pour traiter pratiquement tous les signaux rencontrés dans les studios de diffusion actuels.

Spécifications

TELOS ALLIANCE xNODES SPECIFICATIONS
Préamplificateurs de microphone
  • Impédance de la source : 150 Ohms
  • Impédance d'entrée : 4 k Ohms minimum, équilibré
  • Gamme de niveaux nominaux : Réglable, -75 dBu à -20 dBu
  • Marge d'entrée : >20 dB au-dessus de l'entrée nominale
  • L'alimentation fantôme : +48VDC, commutable
Entrées de lignes analogiques
  • Impédance d'entrée : >40 k Ohms, équilibré
  • Plage d'entrée nominale : Sélectionnable, +4 dBu ou -10dBv
  • Marge de manœuvre d'entrée : 20 dB au-dessus de l'entrée nominaleMeta
Sorties de lignes analogiques
  • Impédance de la source de sortie : <50 Ohms équilibré
  • Impédance de charge de sortie : 600 Ohms, minimum
  • Niveau de sortie nominal : +4 dBu
  • Niveau de sortie maximum : +24 dBu
Entrées et sorties audio numériques
  • Niveau de référence : +4 dBu (-20 dB FSD)
  • Impédance : 110 Ohm, équilibré
  • Format du signal : AES3 (AES/EBU)
  • Conformité des entrées AES3 : 24 bits avec conversion du taux d'échantillonnage
  • Conformité de la sortie AES3 : 24 bits
  • Référence numérique : Référence interne (base de temps du réseau) ou externe 48 kHz, +/- 2 ppm
  • Taux d'échantillonnage interne : 48 kHz
  • Taux d'échantillonnage d'entrée : 32 kHz à 192 kHz
  • Taux d'échantillonnage de sortie : 44,1 kHz ou 48 kHz
  • Conversions A/D : 24 bits, Delta-Sigma, suréchantillonnage 256x
  • Conversions D/A : 24 bits, Delta-Sigma, suréchantillonnage 256x
Fréquence de réponse
  • Toute entrée vers toute sortie : +/- 0,5 dB, 20 Hz à 20 kHz
Latence
  • Entrée analogique vers sortie analogique, 2,75 ms, y compris le réseau, les convertisseurs et le processus de mélange
  • Entrée numérique vers sortie numérique, 1,75 ms, y compris le moteur de mélange du réseau (ASRC off)
Gamme dynamique
  • Entrées analogiques vers sorties analogiques 108dB référencés à 0dBFs, 111dB pondéré A
  • Entrées analogiques vers sorties numériques 110dB référencées à 0dBFs, 113dB pondéré A
  • Entrées numériques vers sorties analogiques 112dB référencés à 0dBFs, 115dB pondéré A
  • Entrées numériques vers sorties numériques 126dB
Bruit d'entrée équivalent
  • Préamplificateur de microphone : -128 dBu, source 150 Ohm, niveau d'entrée de référence -50 dBu
Distorsion harmonique totale + bruit
  • Pré-entrée micro vers sortie analogique : < 0,005%, 1 kHz, -36dBu en entrée, +18dBu en sortie
  • Entrée analogique vers sortie analogique : < 0,005%, 1 kHz, +18dBu entrée, +18dBu sortie
  • Entrée analogique vers sortie numérique : < 0,004%, 1 kHz, entrée +18dBu, sortie -6dBFs
  • Entrée numérique vers sortie analogique : < 0,004%, 1 kHz, entrée -6dBFs, sortie +18dBu
  • Entrée numérique vers sortie numérique : < 0,0003%, 1 kHz, -20dBFs
Isolation de la diaphonie, séparation stéréo et CMRR
  • Isolation entre les canaux de la ligne analogique : 90dB minimum, 20Hz à 20kHz
  • Séparation stéréo de la ligne analogique : 85dB minimum, 20Hz à 20kHz
  • Entrée ligne analogique CMRR : 80dB minimum, 20Hz à 20kHz
  • Entrée microphone CMRR : >60 dB, 20 Hz à 20 kHz
Alimentation électrique Entrée CA
  • Alimentation automatique, 95VAC à 240VAC, 50 Hz à 60 Hz, prise IEC, fusible interne
  • Consommation d'énergie : 14 watts
Températures de fonctionnement
  • 0 degré C à +40 degrés C, <90% d'humidité, pas de condensation
Dimensions
  • 22 cm de large ; deux peuvent être montés côte à côte dans un espace de rack 1RU standard ; 4,4 cm
  • hauteur, 30 cm (11,75") profondeur
Réglementation
  • L'Amérique du Nord : Testé et conforme aux normes FCC et CE, l'alimentation électrique est approuvée par UL.
  • Europe : Conforme à la directive 2002/95/CE de l'Union européenne relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (RoHS), telle que modifiée par les décisions 2005/618/CE, 2005/717/CE, 2005/747/CE de la Commission (directive RoHS), et DEEE.

Numéro d'article : 2001-00300

Documents

Manuel
Brochure
